Automat do strzemion CNC. Jak działa i co można na nim produkować?

Automat do strzemion CNC. Jak działa i co można na nim produkować?

Produkcja strzemion zbrojeniowych wymaga dokładności, powtarzalności oraz odpowiedniego przygotowania materiału. Przy większej liczbie elementów ręczne prostowanie, odmierzanie, gięcie i cięcie prętów może zajmować dużo czasu oraz angażować pracowników w powtarzalne czynności.

Rozwiązaniem jest automat do strzemion CNC, który pozwala połączyć te operacje w jeden zautomatyzowany proces.

Dostępna w ofercie Prestostal automatyczna giętarka do strzemion umożliwia programowanie kształtów, produkcję określonej liczby elementów oraz jednoczesną obróbkę dwóch prętów zbrojeniowych. Maszyna obsługuje co najmniej 100 kształtów, a jej system sterowania pozwala zapisywać programy i ponownie wykorzystywać je podczas kolejnych zadań.

To rozwiązanie przeznaczone przede wszystkim dla przedsiębiorstw zajmujących się produkcją i przygotowywaniem elementów zbrojeniowych.

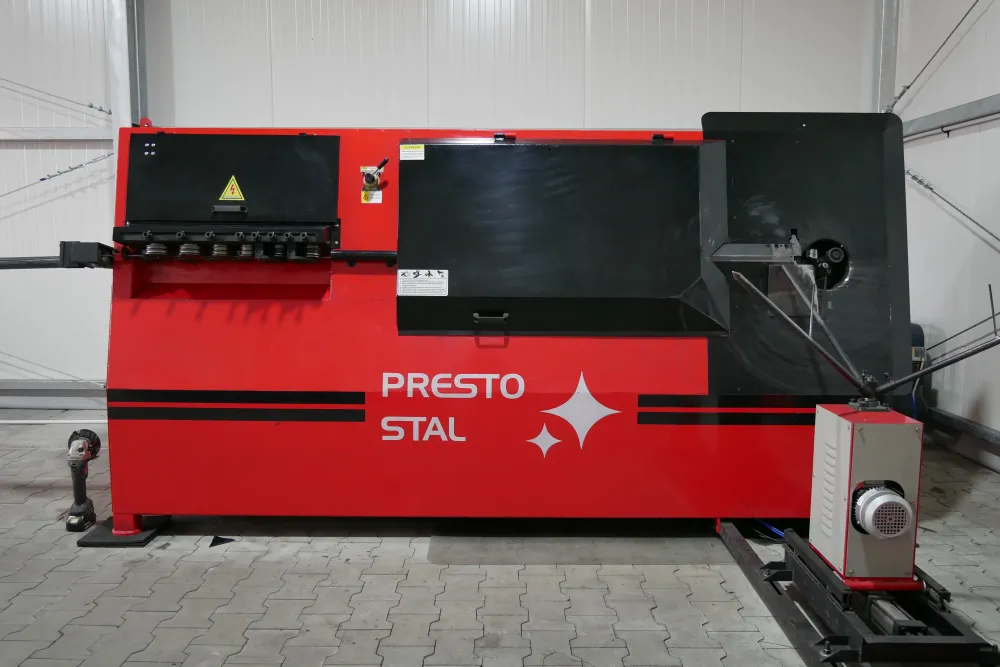

Jak działa automat do strzemion CNC?

Automat do strzemion wykorzystuje system sterowania CNC, który odpowiada za realizację zaprogramowanych operacji.

Operator określa parametry produkowanego elementu, w tym jego kształt, wymiary oraz planowaną liczbę sztuk. Następnie maszyna wykonuje kolejne etapy obróbki materiału.

Proces obejmuje podawanie, prostowanie, gięcie i cięcie prętów zbrojeniowych.

Podawanie materiału do maszyny

Pierwszym etapem jest wprowadzenie pręta zbrojeniowego do mechanizmu podającego.

W automacie Prestostal za przesuw materiału odpowiada układ wyposażony w serwosilnik oraz rolki podające. Mechanizm kontroluje ilość podawanego pręta, co ma znaczenie dla zachowania wymaganych wymiarów gotowych elementów.

Maksymalna prędkość podawania materiału wynosi 60 metrów na minutę.

Nie oznacza to jednak, że automat produkuje 60 metrów gotowych strzemion w ciągu minuty. Rzeczywista wydajność zależy między innymi od długości prętów, liczby gięć, kształtu elementu i ustawień maszyny.

Prostowanie prętów zbrojeniowych

Przed rozpoczęciem gięcia materiał przechodzi przez mechanizmy prostujące.

Automat Prestostal wykorzystuje dwa zespoły prostowania. Pierwszy jest wyposażony w 14 rolek, natomiast drugi w 16 rolek prostujących.

Ich zadaniem jest przygotowanie pręta do dalszej obróbki i poprawa dokładności wykonywanych elementów.

Prawidłowe prostowanie ma istotne znaczenie dla końcowego kształtu strzemienia. Dlatego mechanizmy prostujące wymagają odpowiedniej regulacji, uwzględniającej między innymi średnicę i właściwości obrabianej stali.

Automatyczne gięcie strzemion

Po przygotowaniu materiału automat wykonuje gięcia zgodnie z zaprogramowanymi parametrami.

Mechanizm gięcia jest napędzany serwosilnikiem. Konstrukcja pozwala na gięcie pręta w obu kierunkach, co umożliwia formowanie różnych kształtów elementów zbrojeniowych.

Deklarowana dokładność kąta gięcia wynosi ±1°, natomiast maksymalna prędkość gięcia osiąga 800° na sekundę.

Parametry te mają znaczenie szczególnie podczas seryjnej produkcji elementów o powtarzalnych wymiarach.

Automatyczne cięcie gotowych elementów

Po wykonaniu zaprogramowanych gięć maszyna odcina przygotowany element.

Mechanizm tnący wykorzystuje układ noża i ostrza podstawowego, które odpowiadają za przecięcie pręta zbrojeniowego.

Po zakończeniu cyklu automat może rozpocząć przygotowywanie kolejnego strzemienia.

Dzięki temu możliwa jest produkcja większych serii bez konieczności ręcznego wykonywania każdego gięcia i cięcia.

Ponad 100 kształtów strzemion

Jedną z najważniejszych możliwości automatu CNC Prestostal jest obsługa co najmniej 100 kształtów elementów zbrojeniowych.

Pozwala to wykorzystać maszynę do produkcji strzemion o różnych wymiarach i geometrii.

W zależności od wymagań projektu oraz ograniczeń technicznych urządzenia mogą to być między innymi elementy prostokątne, kwadratowe, wieloboczne oraz inne kształty wykorzystywane w konstrukcjach żelbetowych.

Nie każdy kształt można jednak wykonać z dowolnego pręta. Znaczenie mają jego średnica, długości poszczególnych boków oraz wymagane kąty gięcia.

Właśnie dlatego przy planowaniu produkcji należy uwzględnić zarówno możliwości sterownika, jak i ograniczenia mechaniczne maszyny.

Programowanie własnych kształtów na panelu dotykowym

Automat Prestostal został wyposażony w dotykowy panel sterowania, który umożliwia przygotowywanie programów produkcyjnych.

Operator może edytować parametry kształtu, określać wymiary elementów oraz przygotowywać kolejne zadania.

System udostępnia również 9 gotowych szablonów graficznych, które pomagają szybciej przygotować standardowe kształty.

Dodatkowo dostępna jest funkcja zapisywania własnych programów.

Możliwość zapisania 32 programów

Galeria sterownika umożliwia przechowywanie do 32 zapisanych programów kształtów.

Jest to szczególnie przydatne w zakładach regularnie wykonujących te same rodzaje strzemion.

Zamiast przygotowywać ustawienia od początku, operator może wybrać wcześniej zapisany program i wykorzystać go przy kolejnym zamówieniu.

Warto rozróżnić te funkcje. Obsługa ponad 100 kształtów określa możliwości produkcyjne automatu, natomiast 32 programy odnoszą się do liczby zapisanych ustawień w galerii sterownika.

Produkcja pojedynczych elementów i całych serii

Automat do strzemion CNC Prestostal umożliwia pracę w trybie pojedynczym oraz ciągłym.

Tryb pojedynczy służy do wykonania jednego elementu, po którym maszyna zatrzymuje produkcję.

Tryb ciągły umożliwia produkcję kolejnych strzemion do momentu osiągnięcia wcześniej zaplanowanej liczby sztuk.

Operator wprowadza wielkość zadania, a system na bieżąco rejestruje liczbę wykonanych elementów.

Po osiągnięciu zaplanowanej liczby strzemion maszyna kończy zadanie produkcyjne.

To rozwiązanie ułatwia organizację pracy przy zamówieniach obejmujących większe serie jednakowych elementów.

Automatyczna praca nadal wymaga nadzoru odpowiednio przeszkolonego operatora.

Możliwość jednoczesnej obróbki dwóch prętów

Kolejną istotną funkcją automatu Prestostal jest możliwość obróbki jednego lub dwóch prętów zbrojeniowych jednocześnie.

Zakres obsługiwanych średnic zależy od sposobu pracy:

• Jeden pręt: średnica od 4 do 12 mm.
• Dwa pręty jednocześnie: średnice od 4 do 10 mm.

Podczas pracy z dwoma prętami materiał jest prowadzony przez oddzielne rowki mechanizmów prostujących.

Takie rozwiązanie pozwala ograniczyć ryzyko wzajemnego kontaktu prętów podczas obróbki.

Możliwość jednoczesnej obróbki dwóch prętów jest szczególnie przydatna przy seryjnej produkcji jednakowych elementów.

Należy jednak pamiętać, że różnice we właściwościach obrabianej stali mogą wpływać na dokładność i zgodność wymiarów dwóch powstających strzemion.

Przed rozpoczęciem produkcji należy odpowiednio przygotować materiał oraz wyregulować maszynę.

Najważniejsze parametry techniczne automatu CNC Prestostal

Przy wyborze maszyny do produkcji strzemion warto porównać jej parametry techniczne z wymaganiami konkretnego zakładu.

Automatyczna giętarka CNC Prestostal posiada następujące parametry:

• Obróbka jednego pręta: od 4 do 12 mm.
• Obróbka dwóch prętów: od 4 do 10 mm.
• Liczba obsługiwanych kształtów: co najmniej 100.
• Liczba programów możliwych do zapisania w galerii: 32.
• Liczba gotowych szablonów: 9.
• Maksymalna prędkość podawania: 60 m/min.
• Maksymalna prędkość gięcia: 800°/s.
• Dokładność długości: ±1 mm.
• Dokładność kąta gięcia: ±1°.
• Maksymalna liczba obrabianych prętów: 2.
• Masa maszyny: około 1450 kg.
• Wymiary: 3200 × 970 × 1700 mm.

Podane wartości określają możliwości techniczne urządzenia. Rzeczywiste rezultaty pracy zależą również od rodzaju materiału, poprawności ustawień oraz właściwej obsługi.

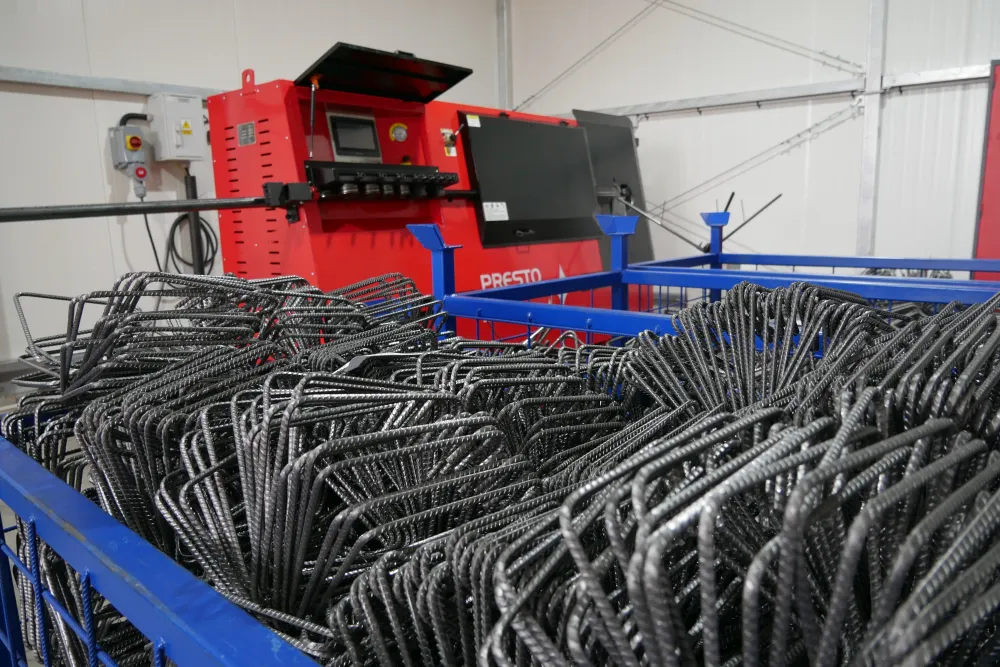

Jakie elementy można produkować na automacie do strzemion CNC?

Automat znajduje zastosowanie przede wszystkim podczas przygotowywania powtarzalnych elementów zbrojeniowych wykorzystywanych w konstrukcjach żelbetowych.

Strzemiona do belek i słupów

Strzemiona są elementami wykorzystywanymi przy wykonywaniu zbrojenia belek, słupów i innych konstrukcji betonowych.

Automat CNC umożliwia produkcję serii elementów o określonych wymiarach i kątach gięcia.

Jest to szczególnie przydatne podczas przygotowywania większych zamówień, w których wymagane jest zachowanie powtarzalności kolejnych strzemion.

Elementy zbrojeniowe do prefabrykatów

W zakładach prefabrykacji często wykorzystuje się powtarzalne elementy zbrojeniowe, które muszą odpowiadać wymaganiom dokumentacji technicznej.

Możliwość zapisywania programów i wykonywania zaplanowanych serii pozwala lepiej organizować przygotowywanie takich elementów.

Strzemiona o różnych kształtach

Sterowanie CNC pozwala przygotowywać elementy o zróżnicowanej geometrii, w zakresie obsługiwanym przez urządzenie.

Dzięki gotowym szablonom i możliwości tworzenia własnych programów operator może dostosowywać ustawienia do kolejnych zadań.

Przed rozpoczęciem produkcji należy jednak sprawdzić, czy wymagany kształt i wymiary mieszczą się w możliwościach technicznych maszyny.

Dlaczego warto zautomatyzować produkcję strzemion?

Wprowadzenie automatu CNC może usprawnić organizację pracy przedsiębiorstwa, szczególnie gdy produkcja obejmuje większe liczby powtarzalnych elementów.

Większa wydajność przy produkcji seryjnej

Automat wykonuje kolejne operacje zgodnie z zaprogramowaną sekwencją.

Operator nie musi ręcznie odmierzać, zginać i odcinać każdego elementu.

Dodatkową możliwością jest jednoczesna obróbka dwóch prętów, która w odpowiednich warunkach może zwiększyć liczbę produkowanych strzemion.

Rzeczywista wydajność zależy jednak od geometrii elementów, parametrów materiału i ustawień maszyny.

Powtarzalność wymiarów

Sterowanie numeryczne pozwala wykonywać kolejne elementy według tych samych ustawień.

W przypadku automatu Prestostal deklarowana dokładność długości wynosi ±1 mm, a kąta gięcia ±1°.

Zachowanie wymaganej dokładności zależy także od właściwego prostowania materiału, regulacji maszyny i kontroli gotowych elementów.

Możliwość ponownego wykorzystania programów

Galeria zapisanych programów pozwala przygotować ustawienia dla powtarzalnych zamówień.

Jeżeli zakład regularnie wykonuje elementy o tych samych wymiarach, operator może wykorzystać wcześniej zapisany program.

Ułatwia to przechodzenie między zadaniami i ogranicza konieczność ponownego wprowadzania tych samych parametrów.

Kontrola liczby produkowanych strzemion

Sterownik umożliwia określenie planowanej liczby elementów i monitorowanie postępu produkcji.

Po osiągnięciu ustalonej wartości automat zatrzymuje wykonywanie zadania.

Jest to praktyczna funkcja podczas realizacji zamówień obejmujących określoną liczbę sztuk.

Gdzie sprawdzi się automat do strzemion CNC?

Automatyczna giętarka może być wykorzystywana w przedsiębiorstwach regularnie produkujących elementy zbrojeniowe.

Zbrojarnie mogą wykorzystać ją do przygotowywania większych serii strzemion o powtarzalnych wymiarach.

Zakłady prefabrykacji mogą stosować automat do produkcji elementów zbrojeniowych przeznaczonych do prefabrykowanych konstrukcji żelbetowych.

Firmy zajmujące się obróbką stali zbrojeniowej mogą wykorzystać możliwość programowania różnych kształtów i zapisywania ustawień produkcyjnych.

Zakup urządzenia powinien być jednak dostosowany do rzeczywistej skali produkcji, rodzaju wykorzystywanej stali oraz liczby realizowanych zamówień.

Na co zwrócić uwagę przed zakupem automatu do strzemion?

Wybór automatu CNC powinien uwzględniać nie tylko jego parametry techniczne, ale również warunki pracy w zakładzie.

Przed zakupem warto określić średnice najczęściej obrabianych prętów, wymagane kształty elementów oraz planowaną wielkość produkcji.

Znaczenie ma również odpowiednie przygotowanie stanowiska.

Automat Prestostal wymaga właściwego zasilania elektrycznego, doprowadzenia sprężonego powietrza oraz zapewnienia bezpiecznej przestrzeni roboczej.

Zgodnie z instrukcją urządzenie powinno pracować w odpowiednio przygotowanym, suchym i zabezpieczonym pomieszczeniu przemysłowym.

Obsługa wymaga przeszkolonego operatora, a maszyna powinna być regularnie kontrolowana i konserwowana.

Automat do strzemion CNC w ofercie Prestostal

W Prestostal oferujemy automat do strzemion CNC przeznaczony do automatycznego przygotowywania elementów zbrojeniowych.

Urządzenie umożliwia prostowanie, gięcie i cięcie prętów zgodnie z zaprogramowanymi parametrami.

Obsługa ponad 100 kształtów, możliwość zapisywania programów, praca z dwoma prętami oraz automatyczne wykonywanie serii sprawiają, że maszyna jest rozwiązaniem wartym rozważenia w przedsiębiorstwach zajmujących się produkcją zbrojeń.

Szczegółowe informacje o urządzeniu znajdziesz na stronie automatu do strzemion CNC Prestostal.

Przed zakupem warto omówić wymagania dotyczące produkcji, wykorzystywanego materiału oraz przygotowania stanowiska pracy.

Sprawdź możliwości automatu CNC Prestostal

Automatyzacja produkcji strzemion pozwala ograniczyć liczbę powtarzalnych czynności wykonywanych ręcznie oraz usprawnić przygotowywanie większych serii elementów zbrojeniowych.

Dzięki sterowaniu CNC, możliwości zapisywania programów oraz pracy z jednym lub dwoma prętami urządzenie może zostać dopasowane do różnych zadań produkcyjnych.

Jeżeli rozważasz zakup automatu do strzemion CNC, skontaktuj się z Prestostal.

Pomożemy omówić parametry urządzenia, jego zastosowania oraz wyposażenie potrzebne do przygotowania stanowiska produkcyjnego.
